PA
Entwicklung auf Basis von Nylon 6/66-Copolymer; Dank der selbstschmierenden Verschleißfestigkeit eignet es sich zum Drucken von Zahnrädern; Hohe Zähigkeit und Schlagfestigkeit mit einer Bruchdehnung von bis zu 175 %, wodurch starke und langlebige Teile mit hoher Bruchfestigkeit gedruckt werden können; Geringe Schrumpfung, verzieht sich beim Drucken nicht so leicht und reißt nicht.
- * Beschreibung:
-
Beschreibung
Entwicklung auf Basis von Nylon 6/66-Copolymer; Dank der selbstschmierenden Verschleißfestigkeit eignet es sich zum Drucken von Zahnrädern; Hohe Zähigkeit und Schlagfestigkeit mit einer Bruchdehnung von bis zu 175 %, wodurch starke und langlebige Teile mit hoher Bruchfestigkeit gedruckt werden können; Geringe Schrumpfung, verzieht sich beim Drucken nicht so leicht und reißt nicht.
Verkaufspunkt
Hohe Zähigkeit
Hohe SchlagfestigkeitSelbstschmierend, verschleißfest
Ausgezeichnete Druckbarkeit
- * Anwendung

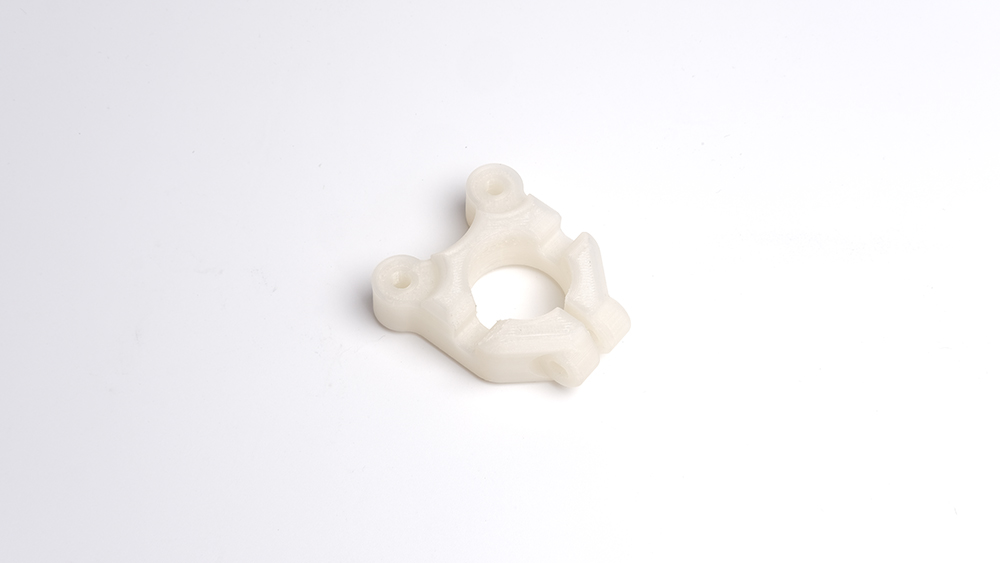

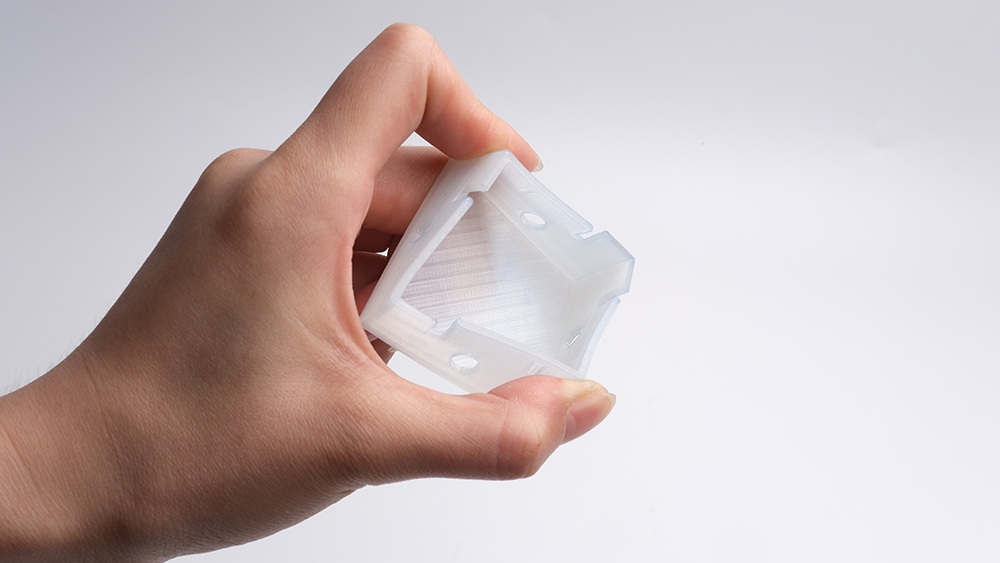

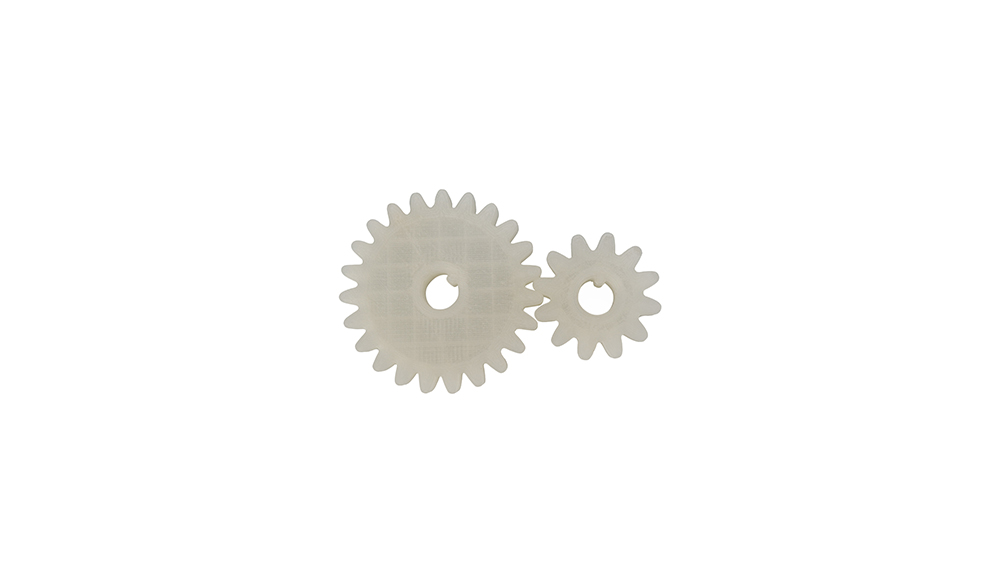

- * Gedrucktes Modell
-
-
Sicherheitsdatenblatt -
ERREICHEN -
ROHS -
TDS
| Dichte (g/cm3) | 1.12 |
| Schmelzflussindex | 12,3 (230 °C/2,16 kg) |
| Wärmeformbeständigkeitstemperatur (℃, 0,45 MPa) | 99,6 9/10 |
| Zugfestigkeit (MPa) (XY) | 43,64 |
| Zugfestigkeit (MPa)(Z) | 41,46 |
| Bruchdehnung (%) (XY) | 164,88 |
| Bruchdehnung (%) (Z) | 10,77 |
| Biegefestigkeit (MPa) (XY) | 53,9 |
| Biegefestigkeit (MPa)(Z) | 54,2 |
| Biegemodul (MPa) (XY) | 1482,73 |
| Biegemodul (MPa)(Z) | 1641,81 |
| IZOD-Schlagfestigkeit (kJ/㎡) (XY) | 75,87 |
| IZOD-Schlagfestigkeit (kJ/㎡)(Z) | 4,44 |
| Extrudertemperatur (℃) | 250-290℃ |
| Betttemperatur (℃) | 70-90℃ |
| Lüftergeschwindigkeit (％) | 0% |
| Druckgeschwindigkeit (mm/S) | ＜150 mm/s |
| Beheiztes Bett | Brauchen |
| Druckvorschläge | Trocknen bei 70 ℃/>12h, gehärtete Stahldüse verwenden, Box zum Drucken verschließen |
| Muss trocknen | √ |
